Коммуникационный модуль Weintek iR-COP

Серия iR

Коммуникационный модуль iR-COP входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
Коммуникация по протоколу CANopen
В наличии на складе:
Петербург Москва
Запросить цену
Характеристики
Габариты
Схемы
Файлы для скачивания

Характеристики

Характеристики CANopen

Модули расширения
Дискретные точки ввода Максимум 512
Дискретные точки вывода Максимум 512
Аналоговые точки вывода Максимум 64
Аналоговые точки вывода Максимум 64
Индикаторы
CAN RUN(Зеленый) статус CANopen
CAN ERR (Красный) ошибка CANopen
L.V (Красный) низкое напряжение
IO RUN (Зеленый) Состояние модуля
IO ERR (Красный) Ошибка модуля
Скорость передачи данных 1M 800K 500K 250K 125K 100K 50K
Длина кабеля 20м 50м 100м 250м 500м 600м 1000м
Диапазон номеров устройств 1~99
Количество объектов PDO для передачи данных процесса (CANopen) 8 - передача, 8 - получение
Режимы обработки данных synchronous (синхронизация), event driven(по событию), event timer (по таймеру), polling (опросный)
Количество доступных объектов SDO для обращения к папке объектов подключенного устройства (CANopen) 1 стандартный SDO
Bus Connection (шинное соединение) 1x openstyle connector (клеммный соединитель, пятиконтактный разъем входит в комплект)
Дополнительные особенности CANopen life/node guarding (защита узла), heartbeat (сердцебиение, контрольное тактирование), emergency object (авральный объект), variables mapping (сопоставление переменных), store/restore (сохранение/восстановление), output error mode (режим вывода ошибок)

Общие характеристики

Характеристики питания
Напряжение питания 24 VDC (-15%/+20%)
рассеиваемая мощность Номинальное значение 100mA@24VDC
Ток внутренней шины Макс.2A@5VDC
Потребление 170mA@5VDC
Электрическая изоляция Изоляция между сетью и логикой
Изоляция между логикой и питанием
Предохранитель 1.6A самовосстанавливающийся
Конструкционные характеристики
Защитное покрытие печатной платы Есть
Материал корпуса Пластик
Габариты 27x109x81 мм
Вес (нетто) около 0.15 кг
Крепление на DIN рейку 35 мм
Технические условия использования
Степень защиты IP20
Температура хранения -25 ~ +70 °C
Рабочая температура/Влажность 0 ~ +55 °C / 10%~90% (без конденсата)
Устойчивость к вибрации Соответствует EN 60068-2-6 / EN 60068-2-27
Крепление на DIN рейку 35 мм
Соединение Поперечное сечение: 0.5мм ... 2.5мм, витая пара, AWG 26-12
Сертификаты Электромагнитная устойчивость EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

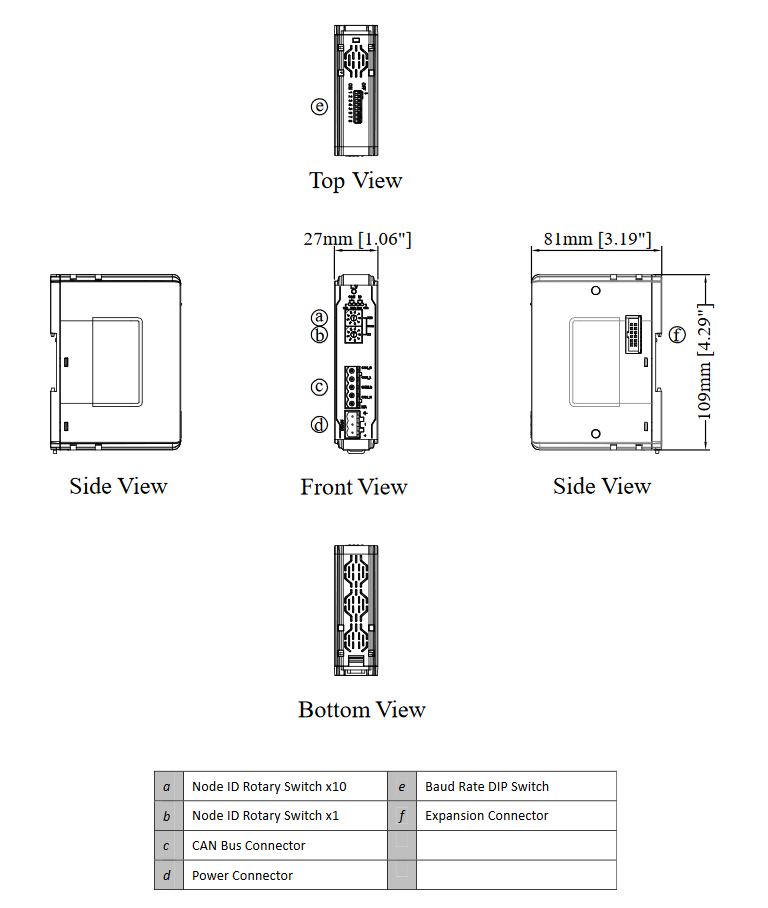

Габариты

Схемы


Название разъема:


Тип:

Cкачать


20-02-2020
Eng
1.6 МБ
