Панель оператора Weintek MT8052iP, 4.3″
Серия MT8000iP
Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
 Дисплей | |
| Диагональ | 4.3″ |
| Разрешение | 480x272 |
| Цветность | 16.7 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 400 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 30/50/50/50 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
 Параметры |
|
| Тип процессора | Cortex A8 |
| Частота процессора | 600 МГц |
| Размер оперативной памяти | 128 Мб |
| Размер встроенной flash памяти | 128 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 11~28 В |
| Потребление тока | 0.4А |
 Интерфейсы |
|
| Последовательные интерфейсы | COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | 1 x USB2.0 |
| Ethernet (LAN) | 10/100 Base-T x 1 |
| Поддержка MPI | Есть |
 Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | есть |
| Посадочное отверстие | 119x93 мм |
| Габариты | 128x102x32 мм |
| Вес (нетто) | 0.25 кг |
| Рабочая температура | 0 - 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
 Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Сохранение архивов | память панели, флешка |
 FTP-доступ |
|

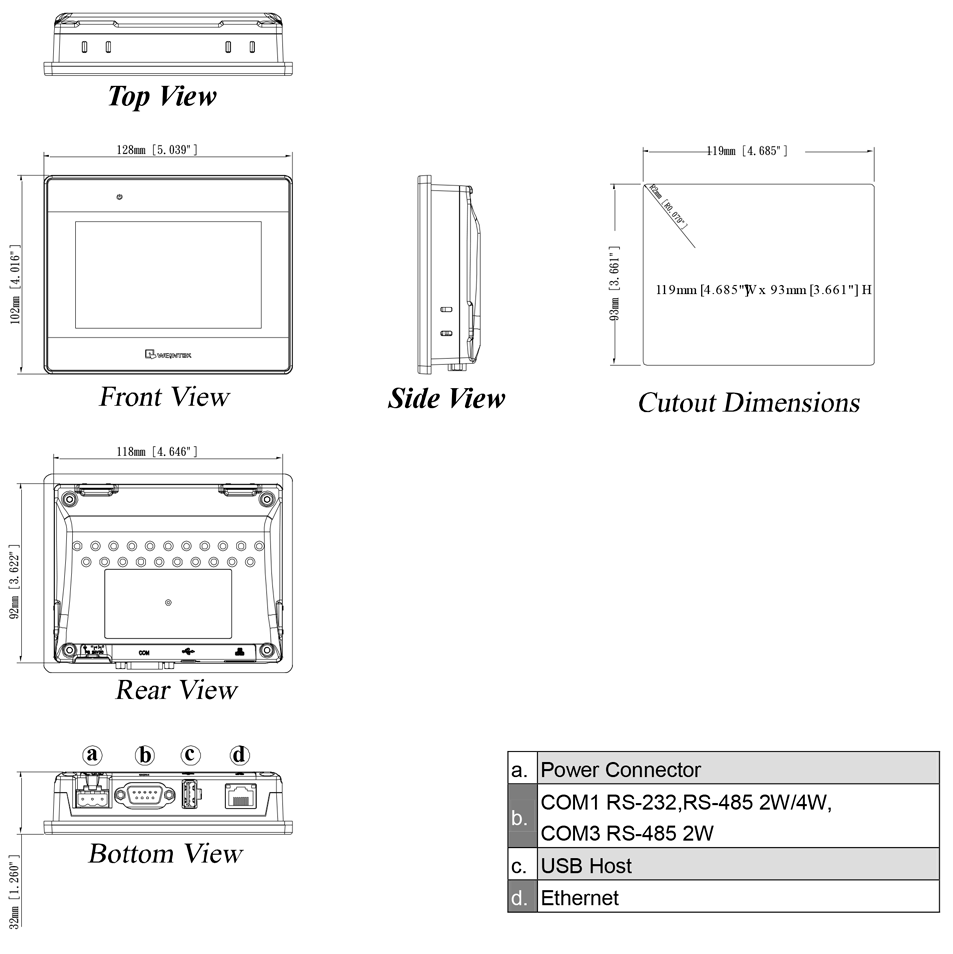

Габариты
Схемы
Название разъема:
COM1[RS232],COM1/COM3[RS485]
Тип:
DB-9 M ( Папа )
COM1[RS232],COM1/COM3[RS485]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) |
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | TXD | |||
| 7 | Data-(B) | |||
| 8 | DATA+(A) | |||
| 9 | RXD |
Cкачать
|
19-10-2020 Eng |
317 КБ |
|
|
|
27-07-2017 Eng |
500 КБ |
|
|
|
04-10-2016 |
2 МБ |
|
|
|
27-07-2017 |
4.6 МБ |
|
|
|
10-10-2016 |
300 КБ |
|
|
|
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro |
12-06-2021 Eng |
715 МБ |
|
|
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek |
13-08-2020 Eng |
30.42 МБ |
|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC. Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
07-02-2018 Eng |
