Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
 Дисплей | |
| Диагональ | 7″ |
| Разрешение | 800x480 |
| Цветность | 16 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 300 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 70/50/70/70 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
 Параметры |
|
| Тип процессора | Dual-core RISC |
| Частота процессора | 600 МГц |
| Размер оперативной памяти | 128 Мб |
| Размер встроенной flash памяти | 128 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 24 ±20% V DC В |
| Потребление тока | 0.5А |
 Интерфейсы |
|
| Последовательные интерфейсы | COM1 (RS232), COM3 (RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | 1xUSB2.0 |
| Ethernet (LAN) | 1 x 10/100 Base-T |
| Поддержка MPI | Есть |
 Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | в щит |
| Посадочное отверстие | 192x138 мм |
| Габариты | 200.4x146.5x34 мм |
| Вес (нетто) | 0.52 кг |
| Рабочая температура | 0 - 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
 Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Сохранение архивов | память панели, флешка |
 FTP-доступ |
|

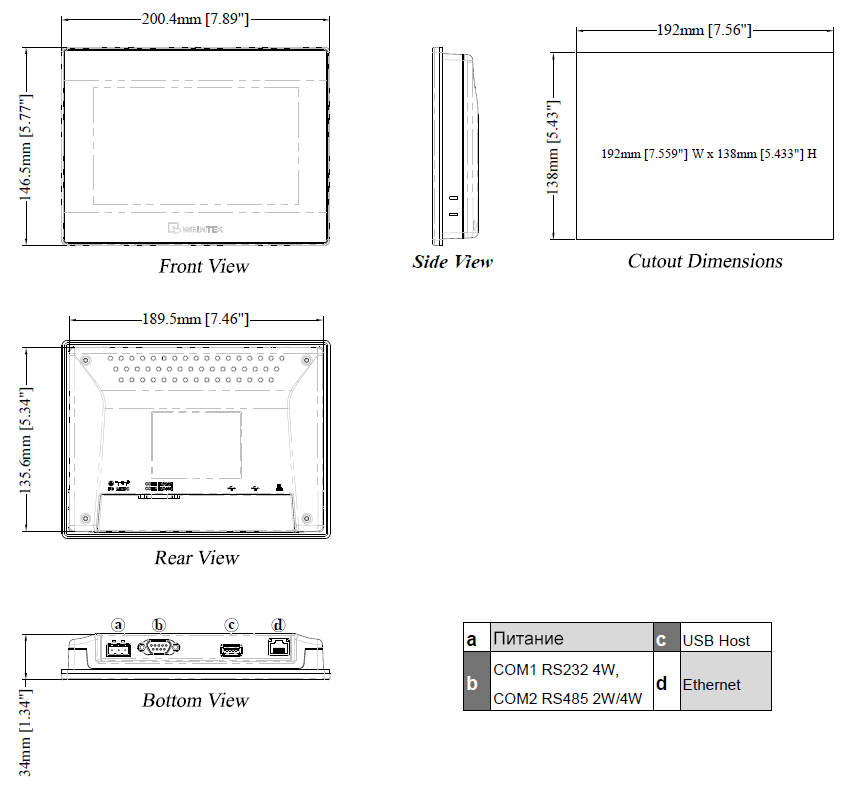

Габариты
Схемы
Название разъема:
COM1[RS232] / COM2[RS485]
9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
COM1[RS232] / COM2[RS485]
9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM1 (RS485 4W) | COM2 (RS485 2W) |
| 1 | Rx- | Data-(B) | |
| 2 | Rx+ | Data+(A) | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | GND | GND |
| 6 | TXD | ||
| 7 | RTS | ||
| 8 | CTS | ||
| 9 | RXD |
Cкачать
|
19-10-2022 Eng |
581 КБ |
|
|
|
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro |
12-06-2021 Eng |
715 МБ |
|
|
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek |
13-08-2020 Eng |
30.42 МБ |
|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC. Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
07-02-2018 Eng |
31.1 МБ |
|
