Панель оператора Weintek cMT-FHDX-820

Серия cMT X

Разрешение
1920x1080 (настраивается)
Интерфейсы
2xCOM, 1xUSB 2.0
Программное обеспечение
EasyBuilderPro, EasyLauncher, cMT Viewer
В наличии на складе:
Петербург Москва
Запросить цену
  • Видео выход с поддержкой разрешения Full HD 1080p
  • Четырехъядерный процессор Cortex-A17 с высокой производительностью, выделенный 3D-процессор
  • Воспроизведение видео в высоком разрешении, декодирование видео 1080p H.264
  • Настраиваемое разрешение для ЖК-мониторов с разным соотношением сторон 16:9 / 4:3
  • Лицензия EasyAccess 2.0 покупается отдельно. Уточняйте у наших менеджеров
  • Лицензия CODESYS покупается отдельно. Уточняйте у наших менеджеров
  • Компактный дизайн и монтаж на DIN-рейку
  • Поддержка MQTT
Характеристики
Габариты
Схемы
Файлы для скачивания

Характеристики

Дисплей
МониторЧерез HDMI можно подключаться к экрану любого размера
Разрешение1920x1080 (настраивается)
Параметры
Тип процессора Quad-core RISC
Частота процессора 1600 МГц
Размер оперативной памяти 1000 Мб
Размер встроенной flash памяти 4000 Мб
Встроенные динамики моно
Часы реального времени (Real Time Clock, RTC) Есть
Рабочее напряжение 24±20%VDC В
Потребление тока 850mA@24VDCА
Интерфейсы
Последовательные интерфейсы COM1: RS-232; COM2: RS-485 2W/4W; COM3: RS-485 2W;
Поддержка Modbus RTU, ASCII, Master, Slave, TCP/IP
USB Host 1xUSB 2.0
USB клиент Нет
Поддержка SD карт Нет
Ethernet (LAN) LAN 1: 10/100/1000 Base-T x 1 ; LAN 2: 10/100 Base-T x 1
Аудиовыход линейный Нет
Видео вход Нет
Интерфейс CAN (Controller Area Network) Нет
Конструкция
Материал корпуса Пластик
Степень защиты по фронту IP20
Способ охлаждения безвентиляторный
Крепление монтаж на 35 мм DIN рейку
Габариты 115x130x29.8 мм
Вес (нетто) 0.24 кг
Разъем питания 3х контактный с фиксацией
Рабочая температура 0 - 50℃
Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция
Программное обеспечение
ПО для разработки проектов EasyBuilderPro, EasyLauncher, cMT Viewer
EasyAccess N
Максимальное количество экранов в проекте 1999
Драйвера для работы с контроллерами предустановлены
Загрузка проектов с ПК по Ethernet, с флешки
Сохранение архивов память панели, флешка
FTP-доступ
Доступ по ftp к памяти панели Есть
Доступ по ftp к флеш-накопителю и SD карте Есть

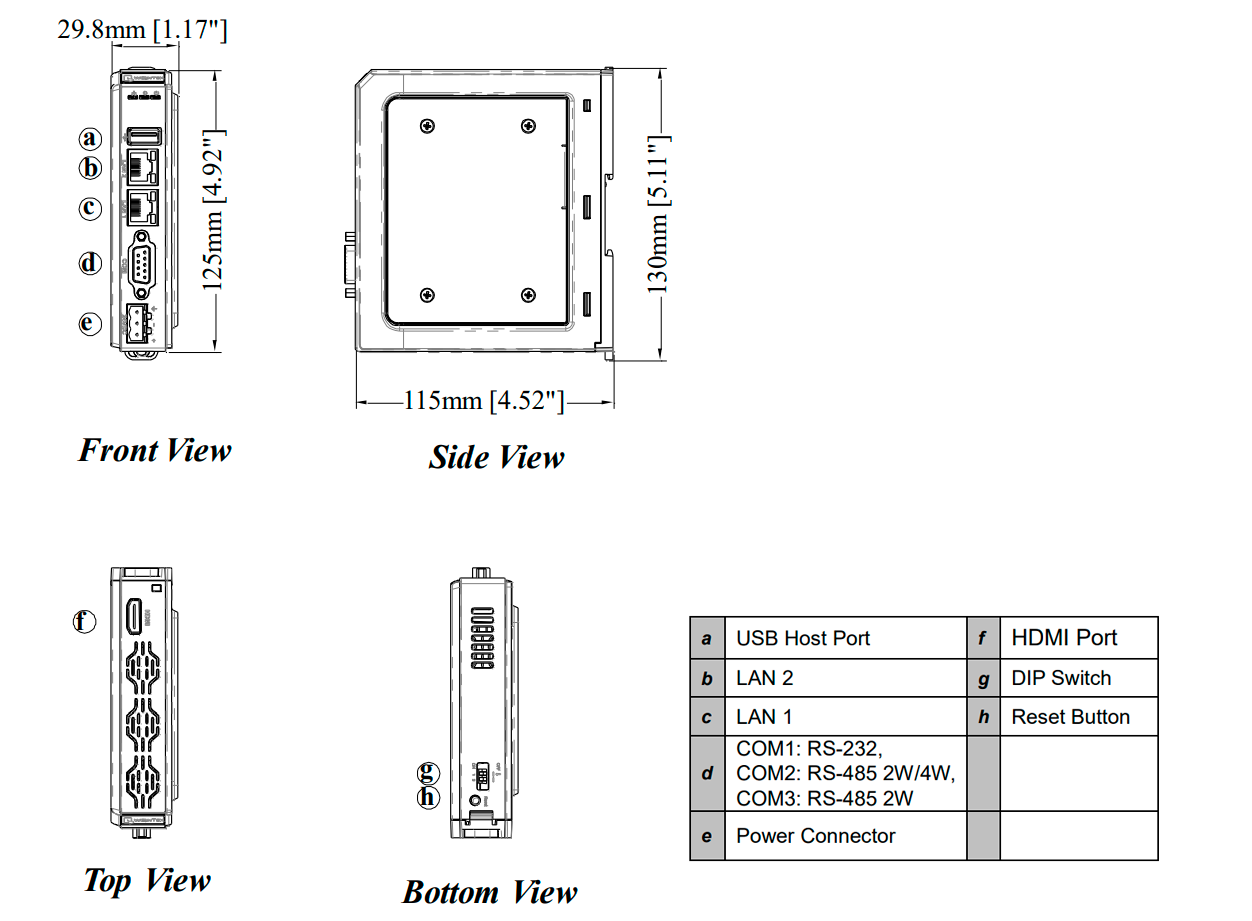

Габариты

Схемы


Название разъема:
COM1[RS232]
COM2[RS485]
COM3[RS485]

Тип:
DB-9 M ( Папа )
Pin #COM1 (RS232)COM2 (RS485 2W)COM2 (RS485 4W)COM3 (RS485 2w)
1Data+(A)
2 RXD
3 TXD
4 Data-(B)
5 GNDGNDGNDGND
6 Data+(A)RX+
7 Data-(B)RX-
8 TX+
9 TX-




Cкачать


24-02-2022
Eng
500 КБ
05-06-2020
Eng
362 КБ
02-06-2020
Eng
7.56 МБ
02-06-2020
Eng
2.15 МБ
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий.
Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений.
USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro
12-06-2021
Eng
715 МБ
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
13-08-2020
Eng
30.42 МБ
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели.
При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.
07-02-2018
Eng
31.1 МБ
