Панель оператора Weintek cMT-SVRX-822

Серия cMT-X

Разрешение
3600x1800
Интерфейсы
3 порта RS232/RS485, 1xUSB 2.0
Программное обеспечение
EasyBuilderPro
Easy Access 2.0
лицензия входит в стоимость

В наличии на складе:
Петербург Москва
Запросить цену
  • ПО: EasyBuilderPro (бесплатное)
  • Высочайшее качество и надежность
  • 3 порта RS232/RS485, Ethernet, USB host, SD карта
  • Удаленный доступ по FTP, EasyAccess
  • Лицензия EasyAccess 2.0 входит в стоимость.
  • Загрузка проекта: с ПК по Ethernet, с флешки, с SD карты
  • Поддержка MQTT
Характеристики
Габариты
Схемы
Файлы для скачивания

Характеристики

Дисплей
Монитор
Разрешениедо 3840x2160 (настраивается под ЖК-мониторы)
Цветность
Тип сенсорного экрана
Яркость экрана 0 кд/м2
Контрастность
Подсветка
Время наработки на отказ подсветки, часов
Параметры
Тип процессора Quad-core RISC
Частота процессора 1600 МГц
Размер оперативной памяти 1000 Мб
Размер встроенной flash памяти 4 Мб
Часы реального времени (Real Time Clock, RTC) Есть
Рабочее напряжение 20~28 В
Потребление тока 850mA@24VDC
Интерфейсы
Последовательные интерфейсы COM1: RS-232; COM2: RS-485 2W/4W; COM3: RS-485 2W;
Поддержка Modbus RTU, ASCII, Master, Slave, TCP/IP
Поддержка MPI 187,5 K
USB Host USB 2.0 x 1
USB клиент Нет
Поддержка SD карт Micro SD x 1
Ethernet (LAN) LAN 1: 10/100/1000 Base-T x 1 ; LAN 2: 10/100 Base-T x 1
Видео вход Нет
Поддержка OPC UA OPC UA Сервер/клиент
Интерфейс CAN (Controller Area Network) Нет
Конструкция
Материал корпуса Пластик
Степень защиты по фронту IP20
Способ охлаждения безвентиляторный
Крепление монтаж на 35 мм DIN рейку
Габариты 29.8x130x115 мм
Вес (нетто) 0.24 кг
Рабочая температура 0 - 50℃
Программное обеспечение
ПО для разработки проектов EasyBuilderPro (от V6.07.01)
EasyAccess optional
Максимальное количество экранов в проекте 1999
Драйвера для работы с контроллерами предустановлены
Загрузка проектов с ПК по Ethernet, с флешки, с SD карты
Максимальный размер проекта 32 Мб
Размер выделяемой памяти под архив в панели 64 Мб
Сохранение архивов память панели, флешка, SD карта
FTP-доступ
Доступ по ftp к памяти панели Есть
Доступ по ftp к флеш-накопителю и SD карте Есть

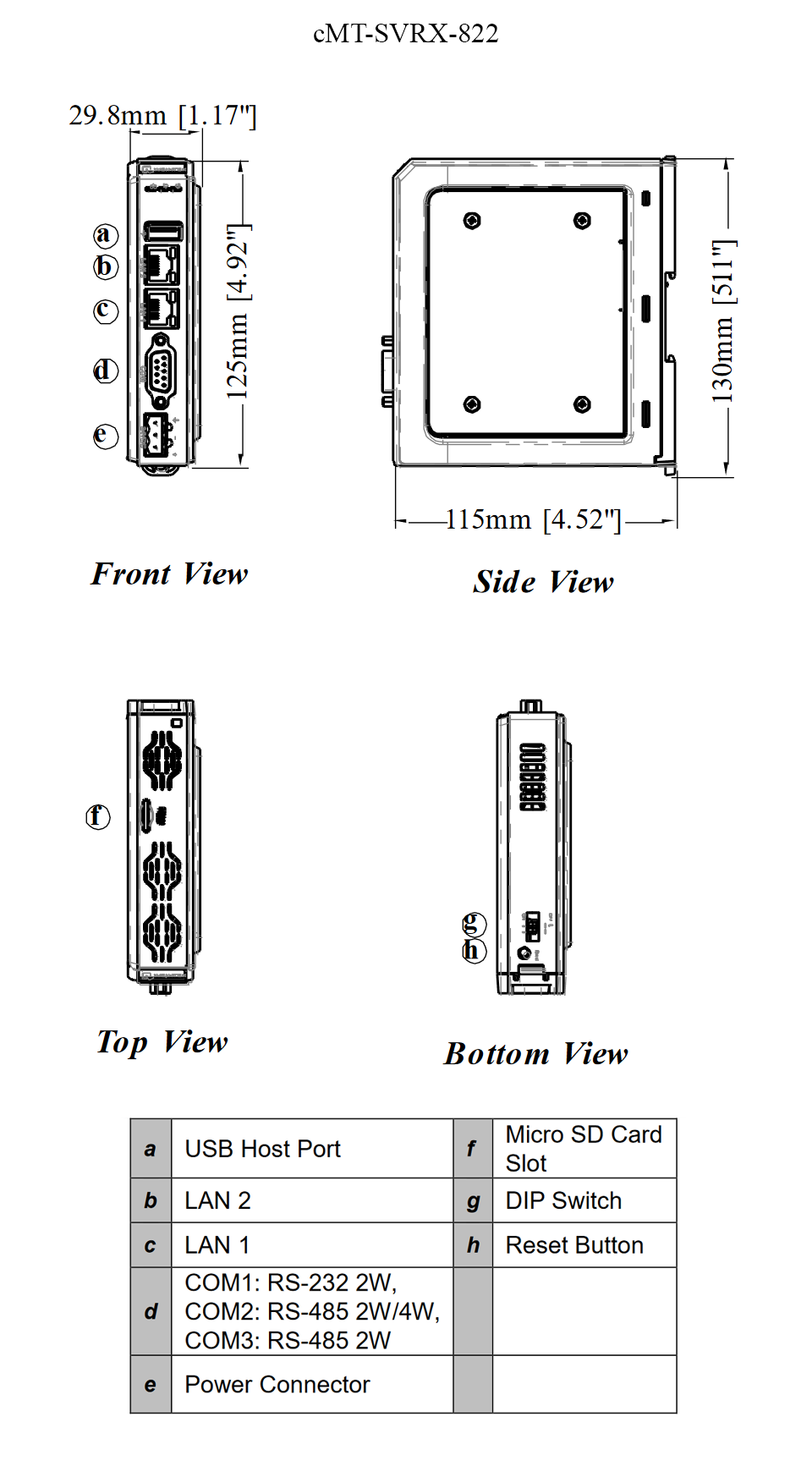

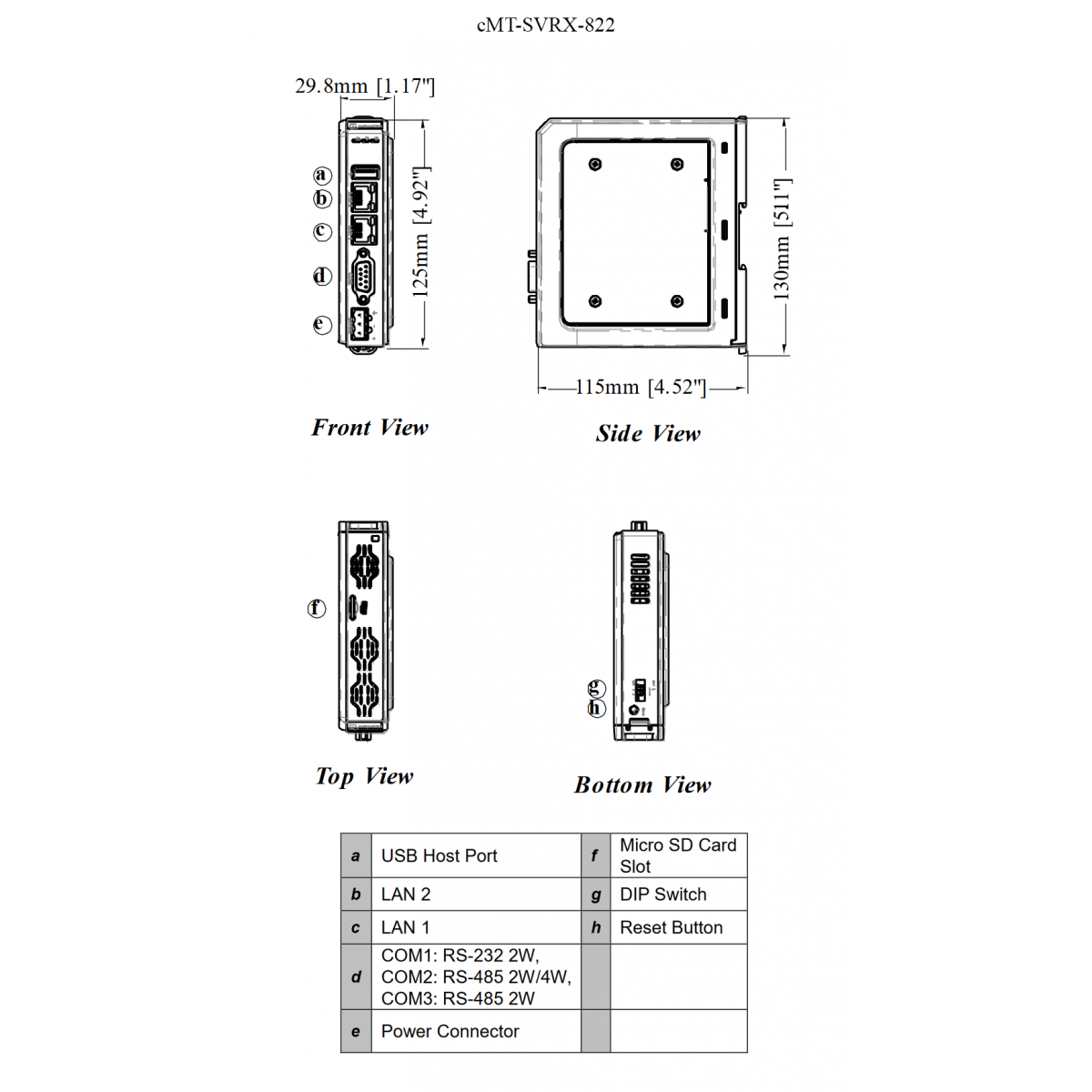

Габариты

Схемы


Название разъема:
COM1[RS232]
COM2[RS485]
COM3[RS485]

Тип:
DB-9 M ( Папа )
Pin #COM1 (RS232)COM2 (RS485 2W)COM2 (RS485 4W)COM3 (RS485 2W)
1Data+(A)
2 RxD
3 TxD
4 Data-(B)
5 GNDGNDGNDGND
6 Data+(A)RX+
7 Data-(B)RX-
8 TX+
9 TX-




Cкачать


13-10-2022
Eng
465КБ
16-02-2022
Eng
337КБ
10-06-2022
7.6 МБ
03-05-2022
2.3 МБ
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий.
Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений.
USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro
12-06-2021
Eng
715 МБ
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
13-08-2020
Eng
30.42 МБ
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели.
При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.
