Панель оператора Weintek cMT1106X, 10.1″
Серия cMT X
Диагональ
10.1″
Разрешение
1024x600
Цветность
16.7 млн
Высочайшее качество и надежность
Облачный сервис Weincloud, VNC, EasyAccess), FTP
Лицензия EasyAccess 2.0 покупается отдельно. Уточняйте у наших менеджеров
Интерфейсы: Ethernet, 2xCOM, MPI 187.5K, Wi-Fi (опционально)
Защитное покрытие печатной платы
Защита передней части панели от пыли и влаги NEMA4/IP66
Гальваническая развязка по питанию
Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
 Дисплей | |
| Диагональ | 10.1″ |
| Разрешение | 1024x600 |
| Цветность | 16.7 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 350 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 70/70/80/80 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 50000 |
 Параметры |
|
| Тип процессора | Quad-core RISC |
| Размер оперативной памяти | 1000 Мб |
| Размер встроенной flash памяти | 4000 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 24 ±20% VDC В |
| Потребление тока | 1A@24VDC |
 Интерфейсы |
|
| Последовательные интерфейсы | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| Wi-Fi | Опционально: Wi-Fi модуль |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| USB Host | 1xUSB 2.0 |
| Ethernet (LAN) | 10/100 Base-Tx1 |
| Поддержка MPI | Есть |
 Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | NEMA4/IP66 |
| Способ охлаждения | безвентиляторный |
| Крепление | есть |
| Посадочное отверстие | 260x202 мм |
| Габариты | 271 x 213 x 38 мм |
| Вес (нетто) | 1.2 кг |
| Разъем питания | 3х контактный с фиксацией |
| Рабочая температура | 0 - 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
 Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | optional |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Максимальный размер проекта | 64 Мб |
| Сохранение архивов | память панели, флешка |
 FTP-доступ |
|
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | Есть |

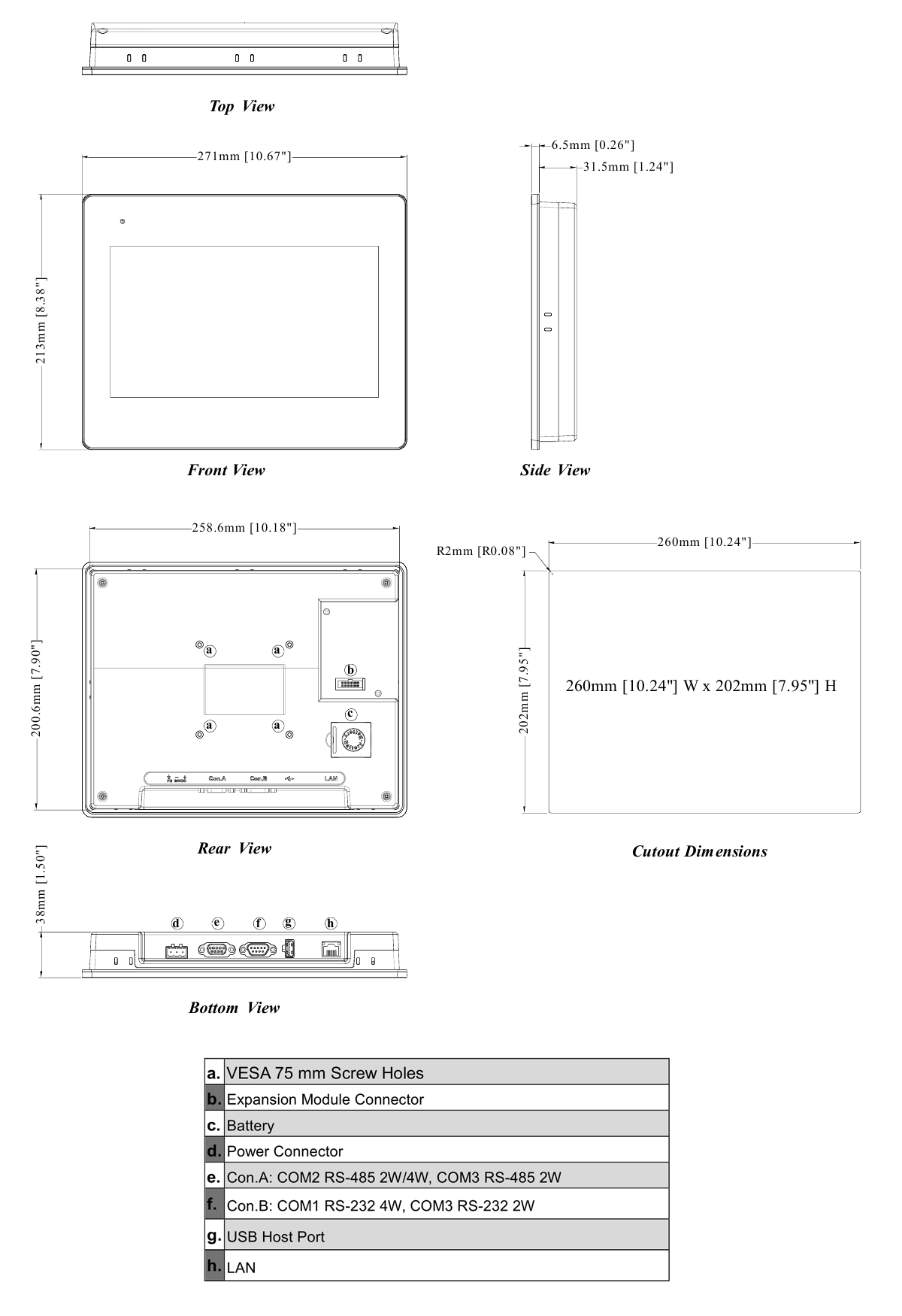

Габариты
Схемы
Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) 4W | COM3 (RS232) 2W |
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND | GND | GND |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
Cкачать
|
12-04-2022 Eng |
619 КБ |
|
|
|
21-05-2021 Eng |
422 КБ |
|
|
|
18-10-2021 Eng |
5.5 МБ |
|
|
|
18-10-2021 Eng |
1.7 МБ |
|
|
|
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro |
12-06-2021 Eng |
715 МБ |
|
|
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek |
13-08-2020 Eng |
30.42 МБ |
|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC. Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
07-02-2018 Eng |
31.1 МБ |
|
