Панель оператора Weintek cMT3072XH, 7″
Серия cMT X
Диагональ
7″
Разрешение
1024x600
Цветность
16.7 млн
ПО: EasyBuilderPro, EasyLauncher, cMT Viewer (бесплатное)
Высочайшее качество и надежность
3xCOM, 2 x Ethernet, USB host, CAN
Удаленный доступ по Удаленный доступ по VNC, FTP, EasyAccess
Загрузка проекта: с ПК по USB, с ПК по Ethernet, с флешки
Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
 Дисплей | |
| Диагональ | 7″ |
| Разрешение | 1024x600 |
| Цветность | 16.7 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 400 кд/м2 |
| Контрастность | 800:1 |
| Тип матрицы | IPS |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
 Параметры |
|
| Тип процессора | Quad-core 64-bit RISC Cortex-A35 |
| Частота процессора | 1500 МГц |
| Размер оперативной памяти | 1000 Мб |
| Размер встроенной flash памяти | 4000 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 10.5~28 В |
| Потребление тока | 850mA@24VDC |
 Интерфейсы |
|
| Последовательные интерфейсы | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232, COM3 RS-232 |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| USB Host | 1xUSB 2.0 |
| USB клиент | Нет |
| Поддержка SD карт | Нет |
| Ethernet (LAN) | LAN 1: 10/100/1000 Base-T x 1 ; LAN 2: 10/100 Base-T x 1 |
| Аудиовыход линейный | Нет |
| Видео вход | Нет |
| Поддержка MPI | Есть |
| Интерфейс CAN (Controller Area Network) | Есть |
 Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | есть |
| Посадочное отверстие | 192x138 мм |
| Габариты | 200.3x146.3x35 мм |
| Вес (нетто) | 0.6 кг |
| Разъем питания | 3х контактный с фиксацией |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
 Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro, EasyLauncher, cMT Viewer |
| Сохранение архивов | память панели, флешка |
 FTP-доступ |
|
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | Есть (кроме SD карты) |

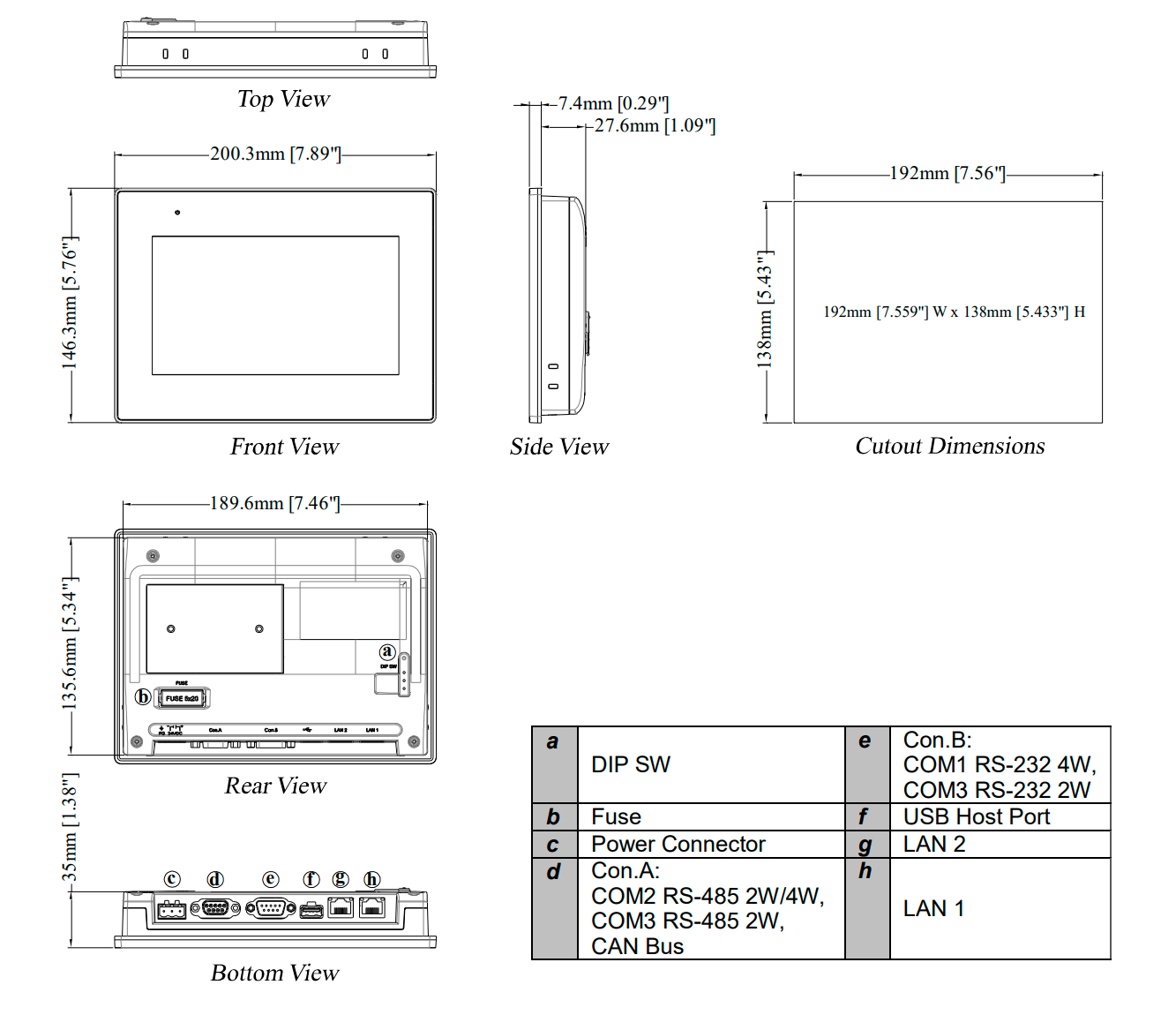

Габариты
Схемы
Название разъема:
Con.A: COM2 / COM3 [RS485] /
CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] /
CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) | CAN Bus |
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND (is) | GND (is) | GND (is) | GND (is) |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
Название разъема:
Con.B: COM1 /COM3 [RS232]
9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 /COM3 [RS232]
9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 |
Cкачать
|
25-06-2020 Eng |
415 КБ |
|
|
|
11-06-2020 |
2.29 МБ |
|
|
|
11-06-2020 |
6.23 МБ |
|
|
|
Руководство по настройке параметров серии cMT X через Easyweb 2.0 и по использованию Webview (удаленное управление через веб-браузер) |
06-08-2020 Eng |
1333 КБ |
|
|
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro |
12-06-2021 Eng |
715 МБ |
|
|
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek |
13-08-2020 Eng |
30.42 МБ |
|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC. Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
07-02-2018 Eng |
31.1 МБ |
|
