Дискретный модуль ввода-вывода
Weintek iR-DM16-N

Серия iR

Модуль ввода-вывода iR-DM16-N входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
Дискретных точек входа: 8 (pnp/npn)
Дискретных точек выхода: 8 (npn)
Настройка модуля выполняется в EasyRemoteIO
В наличии на складе:
Петербург Москва
Запросить цену
Характеристики
Габариты
Схемы
Файлы для скачивания

Характеристики

Характеристики точек входа

Количество входов 8 (тип транзистор NPN или PNP)
Напряжение входов Низкий уровень < 0~5VDC, высокий уровень 15~28VDC
Время переключения OFF->ON: 5мс, ON->OFF: 1мс,
Входное сопротивление 5.6KΩ
Индикаторы Красный светодиод состояния входа

Характеристики точек выхода

Количество выходов 8 (тип NPN)
Напряжение выходов 11~28VDC
Выходной ток 0.5A на канал (максимум 4A)
Время переключения OFF->ON: 300мкс, ON->OFF: 300мкс,

Общие характеристики

Конструкция
Защитное покрытие печатной платы Нет
Материал корпуса Пластик
Габариты 27x109x81 мм
Вес (нетто) около 0.12 кг
Крепление на DIN рейку 35 мм
Технические условия использования
Степень защиты IP20
Температура хранения -20 ~ +70 °C
Рабочая температура/Влажность 0 ~ +55 °C / 10%~90% (без конденсата)
Устойчивость к вибрации Соответствует EN 60068-2-6 / EN 60068-2-27
Соединение Кабель AWG 26-12
Характеристики питания
Питание От коммуникатора 24VDC
Потребление 130mA@5VDC
Сертификаты Электромагнитная устойчивость EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

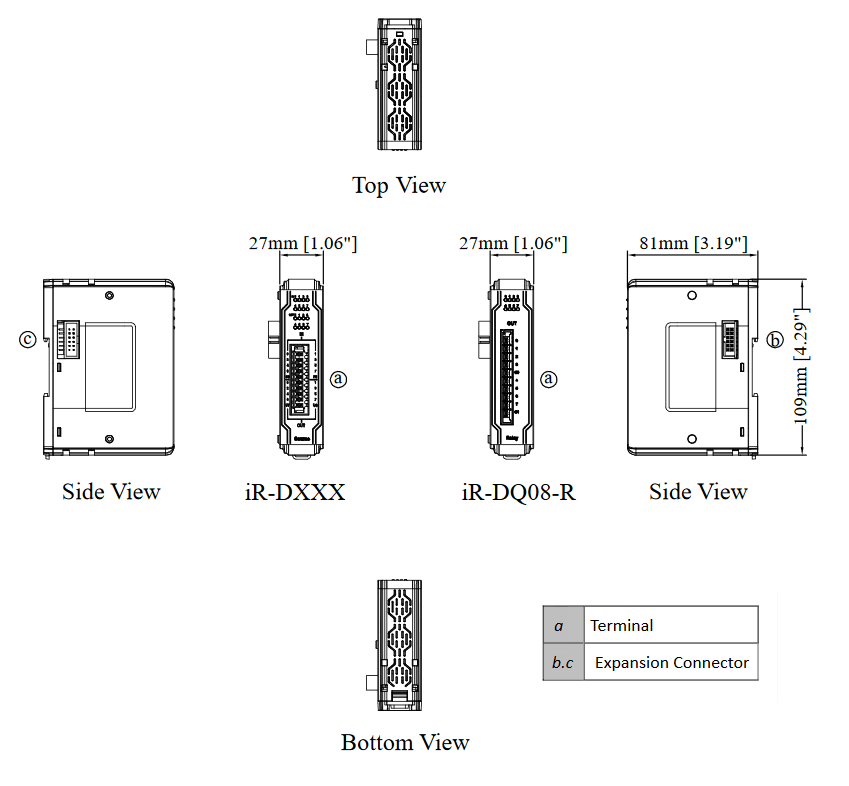

Габариты

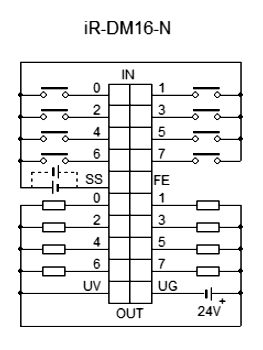

Схемы
