Дискретный модуль ввода-вывода
Weintek iR-DQ8-R

Серия iR

Модуль ввода-вывода iR-DQ8-R входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
Дискретных точек выхода: 8 (тип Реле)
Настройка модуля выполняется в EasyRemoteIO
В наличии на складе:
Петербург Москва
Запросить цену
Характеристики
Габариты
Схемы
Файлы для скачивания

Характеристики

Характеристики точек выхода

Количество выходов 8 (тип Реле)
Напряжение выходов 250МФС/30VDC
Выходной ток 2A на канал (максимум 8A)
Время переключения OFF->ON: 10мс, ON->OFF: 10мс,

Общие характеристики

Конструкция
Защитное покрытие печатной платы Нет
Материал корпуса Пластик
Габариты 27x109x81 мм
Вес (нетто) около 0.12 кг
Крепление на DIN рейку 35 мм
Технические условия использования
Степень защиты IP20
Температура хранения -20 ~ +70 °C
Рабочая температура/Влажность 0 ~ +55 °C / 10%~90% (без конденсата)
Устойчивость к вибрации Соответствует EN 60068-2-6 / EN 60068-2-27
Соединение Кабель AWG 24-16
Характеристики питания
Питание От коммуникатора 24VDC
Потребление 220mA@5VDC
Сертификаты Электромагнитная устойчивость EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

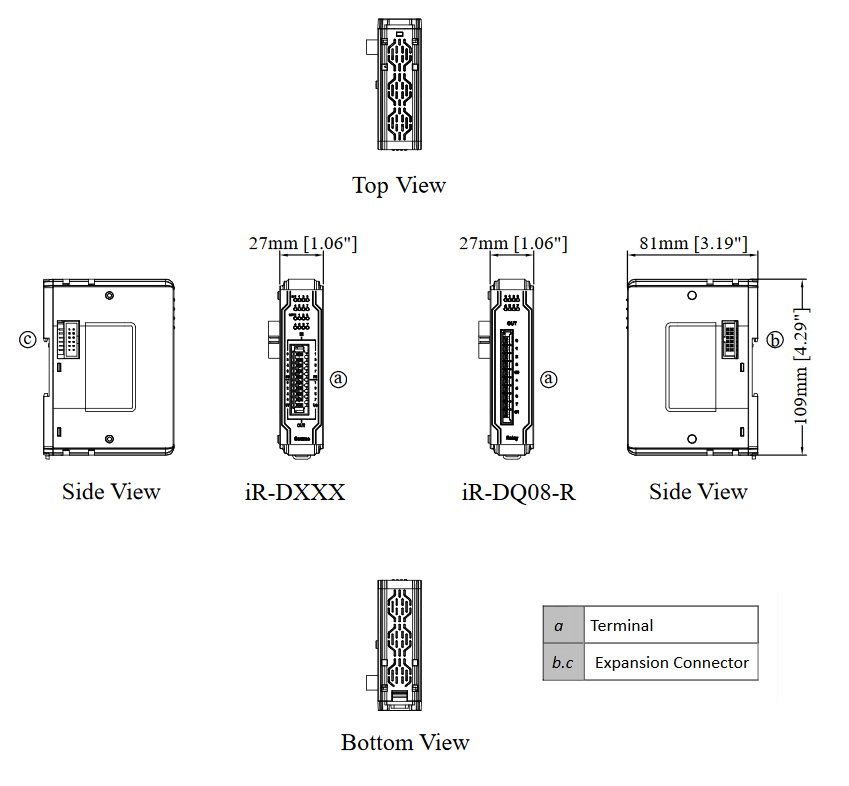

Габариты

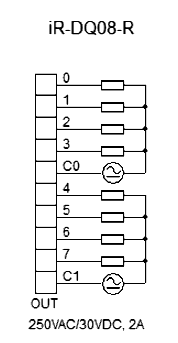

Схемы




Cкачать


12-12-2018
8.7 МБ
12-12-2018
Eng
1.4 МБ
27-03-2018
7.9 МБ
27-03-2018
2.5 МБ
