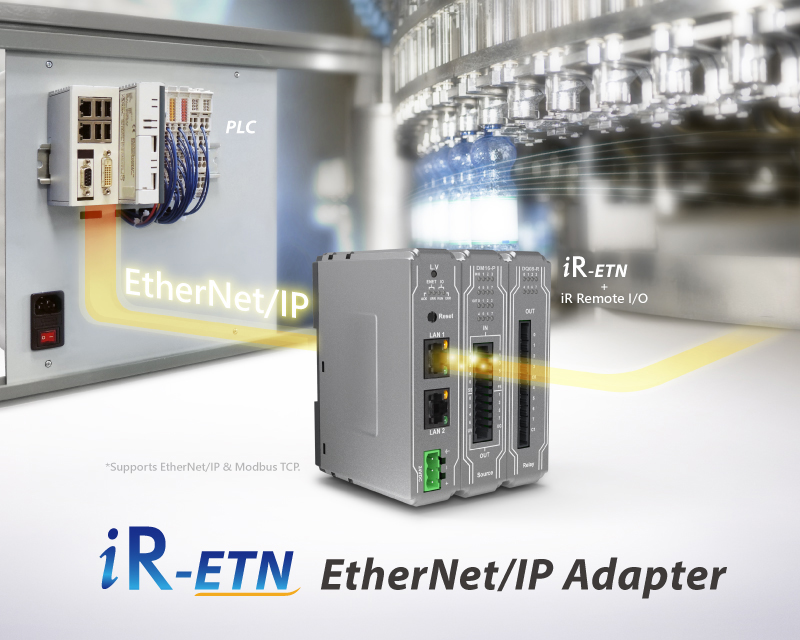

Промышленные технологии быстро развиваются, растет спрос на промышленные сети. Ключевой частью сетей являются протоколы обмена данных, так как они обеспечивают взаимодействие между устройствами. В этой связи может появиться вопрос - какой протокол обмена данных использовать? Благодаря своей универсальности, лидером на рынке является EtherNet/IP. Из-за большой популярности этого протокола, Weintek добавила поддержку EtherNet/IP в свой модуль ввода-вывода iR-ETN.
Режимы работы EtherNet/IP
Возможность использовать протокол EtherNet/IP в двух режимах.
| Режим | Неявный обмен сообщениями | Явный обмен сообщениями |
| Транспортный уровень | UDP | TCP |
| Режим обмена | Периодический обмен данными | Непериодический обмен данными. данные передаются с использованием инструкций |
| Применимые данные | Данные, требующие оперативности | Доступ к данным ПЛК с хоста.Конфигурация параметро |
| Архитектура | Сканер: Устройство, устанавливающее соединение (ПЛК). Адаптер: устройство, предоставляющее данные (iR-ETN) | Хост-компьютер - это клиент. IR-ETN - это сервер. |

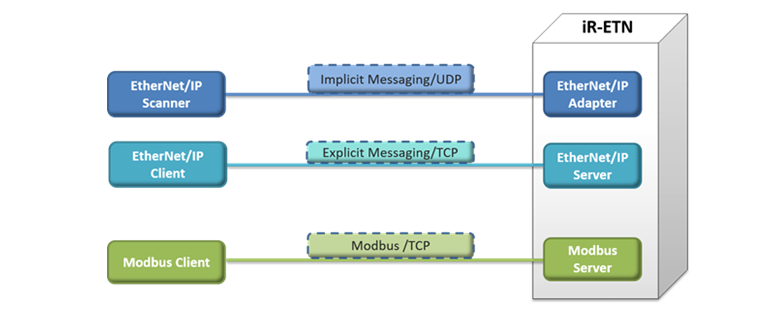

Также модуль ввода-вывода iR-ETN работает с протоколом Modbus-TCP, как показано на следующем рисунке.
Два порта Ethernet
Модуль ввода-вывода имеет два порта Ethernet, что позволяет использовать его в сети типа Star, а также последовательно подключать несколько модулей iR-ETN для формирования топологии EtherNet/IP Line
EasyRemote IO - EDS Builder
В системе EtherNet/IP каждое устройство должно иметь стандартизованный файл описания устройства (EDS). Его вы можете создать, выполнив команду «Экспорт EtherNet/IP EDS» в программном обеспечении EasyRemote IO. Затем сканер EtherNet/IP импортирует EDS для пользователей. Это автоматизация позволяет легко и быстро завершить настройку сети.
Информация о версии
Текущие пользователи iR-ETN могут просто обновить программное обеспечение и версию прошивки до следующих версий, чтобы iR-ETN поддерживал протоколы связи Modbus TCP и EtherNet / IP.
- Соответствующий продукт: iR-ETN
- Программное обеспечение: EasyRemoteIO V1.3.2.0 или новее
20.08.2020
