Настройка Wi-Fi в панелях Weintek (MT8103iE, cMT3103, cMT-G02, cMT-SVR-200)

Глава 1. Обзор

1.1. Вступление

Некоторые модели HMI имеют беспроводное сетевое соединение (Wi-Fi), которое позволяет пользователям подключаться к локальной беспроводной точке доступа. В этом руководстве по настройке объясняется, как настроить сеть Wi-Fi в системных настройках HMI.

1.2. Системные требования

• Панель Weintek со встроенным Wi-Fi: MT8103iE, cMT3103, cMT-G02, cMT-SVR-200

Глава 2. Системные настройки

Для открытия системного панели:

• для MT8103iE : после запуска HMI нажмите кнопку в правом нижнем углу, чтобы открыть следующие четыре кнопки.

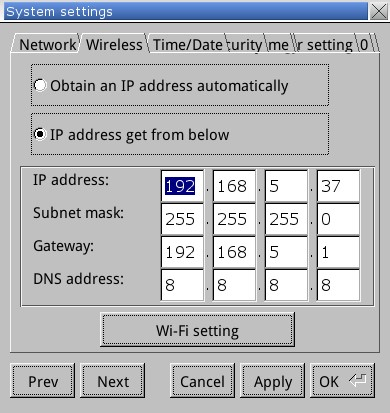

Коснитесь значка шестеренки слева, чтобы открыть диалоговое окно "System settings", введите пароль и перейдите на вкладку "Wireless". Выберите, следует ли получить IP-адрес автоматически (DHCP) или указать IP-адрес вручную. Настройки аналогичны общим настройкам сети.

• для cMT3103 : после запуска HMI нажмите кнопку в левом верхнем углу.

В диалоговом окне "Setting" нажмите на значок замка, введите пароль и перейдите на вкладку "Wireless". Включите радио модуль.

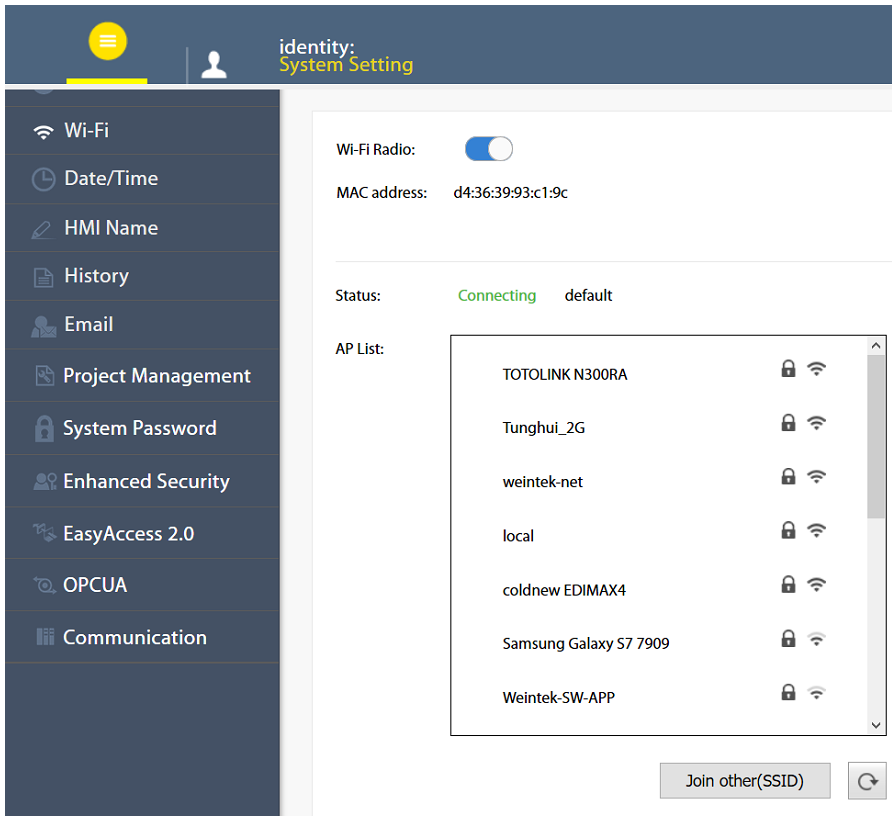

• для панелей без экрана (cMT-G02, cMT-SVR-200) : использовать веб-интерфейс панели.

2.1. Настройки Wi-Fi

2.1.1. Конфигурация

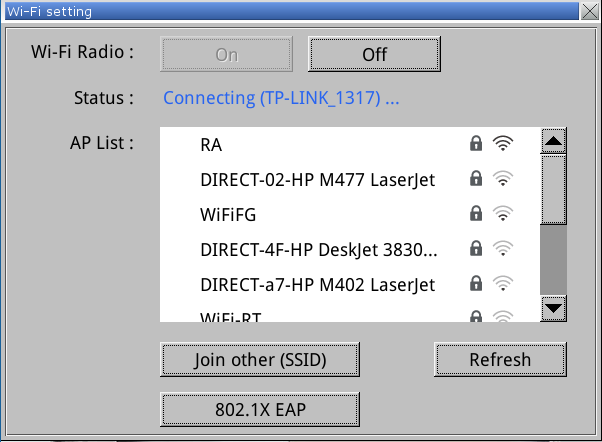

• для MT8103iE : нажмите кнопку [Wi-Fi setting] на вкладке "Wireless", чтобы открыть следующее диалоговое окно настроек. Нажмите на строку в списке  "AP List" с именем сети, к которой хотите подключиться.

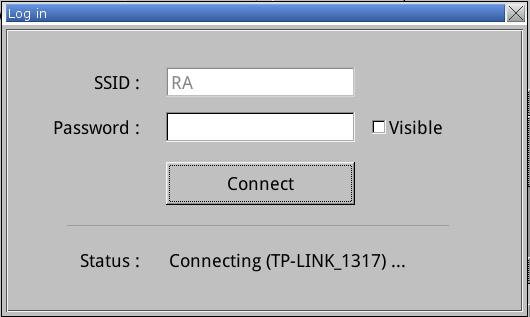

В появившемся окне "Log in" введите пароль (корректность ввода можно проверить поставив флажок "Visible") и нажмите кнопку "Connect".

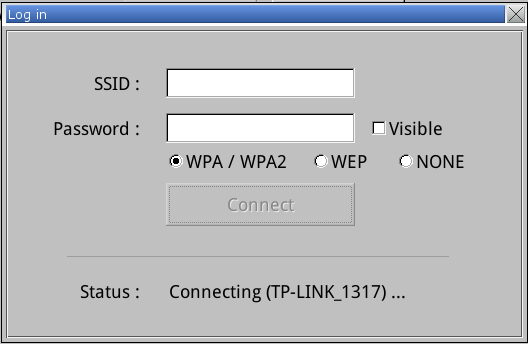

Если сеть не отображается в списке нажмите кнопку "Join other (SSID), в появившемся окне введите имя сети, пароль.

В появившемся окне введите пароль (установить флажок Visible, чтоб увидеть его).

Выберите режим шифрования.

Нажмите кнопку «Connect». Если подключение установлено успешно, в поле «Status» отображается «Connected».

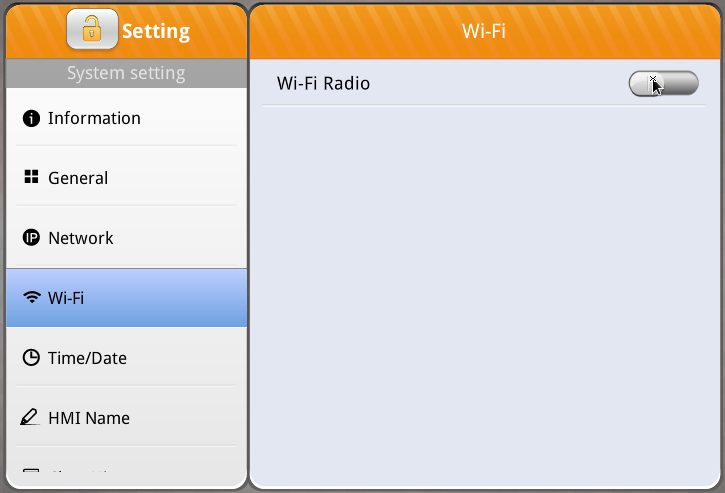

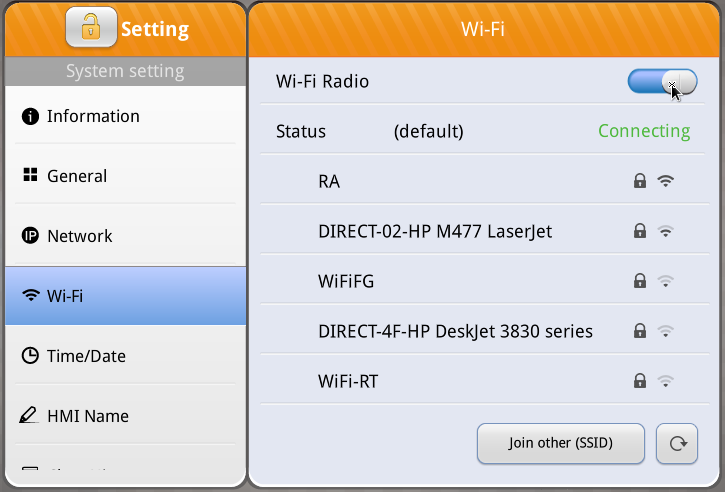

• для cMT3103 : в окне "Setting" перейдите на вкладке "Wi-Fi"/ Включите радио модуль, если он не был включен. Нажмите на имя сети, к которой хотите подключиться

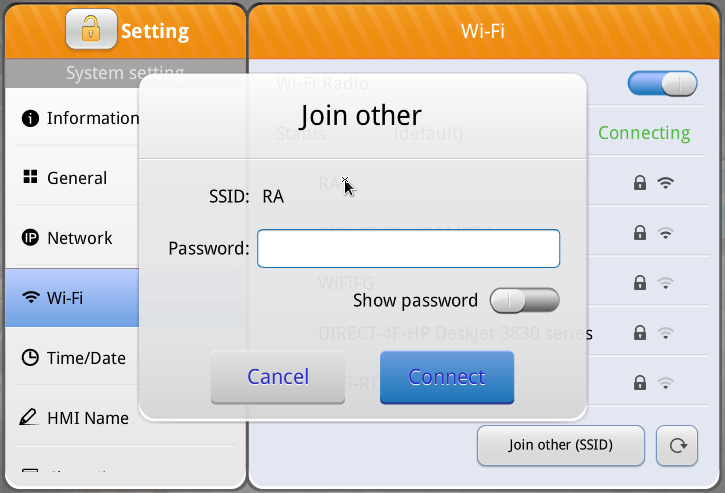

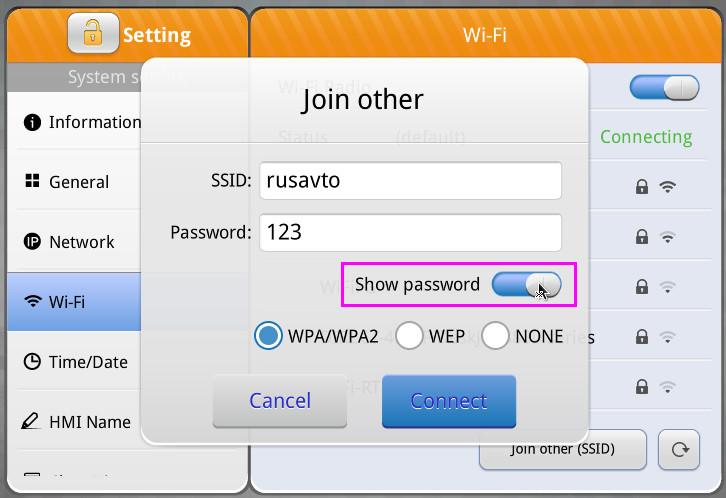

В появившемся окне "Join other" введите пароль (корректность ввода можно проверить поставив флажок "Visible") и нажмите кнопку "Connect".

Если сеть не отображается в списке нажмите кнопку "Join other (SSID), в появившемся окне введите имя сети, пароль.

В появившемся окне введите пароль (установить флажок Visible, чтоб увидеть его).

Выберите режим шифрования.

Нажмите кнопку «Connect». Если подключение установлено успешно, в поле «Status» отображается «Connected».

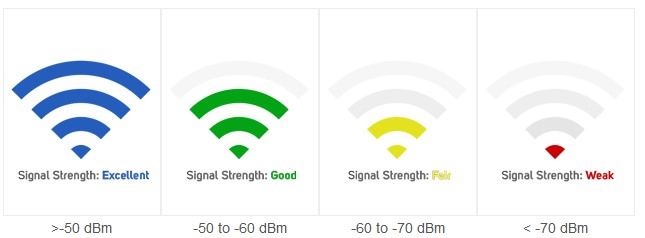

  Уровень сигнала подразделяется на четыре уровня, как показано ниже:

1. Excellent (отличный)
2. Good (хороший)
3. Fair (удовлетворительный)
4. Weak (слабый).

Глава 3. Системная информация

3.1. Wi-Fi

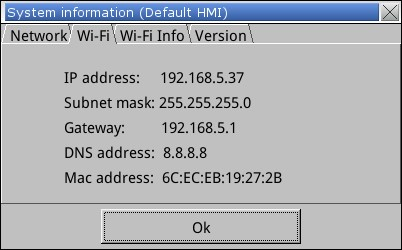

• для MT8103iE : две вкладки в диалоговом окне «System Information» (открываются нажатием значка блокнота рядом со значком шестеренки, который открывает окно «System settings»).

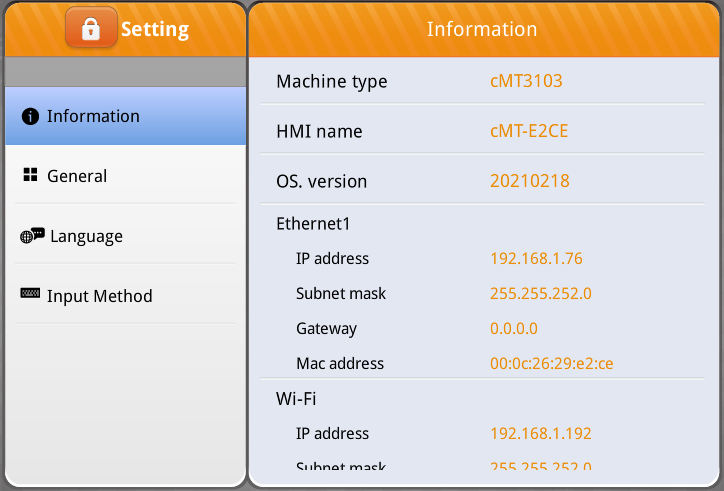

• для cMT3103 : на вкладке "Information"

3.2. Wi-Fi Info

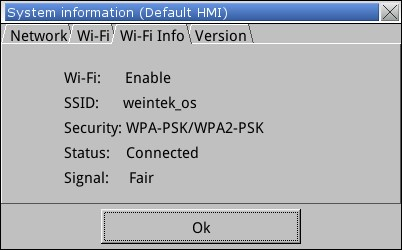

На этой вкладке отображается информация о подключенном в данный момент Wi-Fi.

Глава4. Системные регистры

EasyBuilder Pro предоставляет следующие системные регистры, относящиеся к Wi-Fi:

*Примечание 1: LW-11403 код страны: ASCII, в верхнем регистре, вступает в силу немедленно. Код страны влияет на доступные беспроводные каналы, к которым может подключаться HMI.
