Панель оператора Weintek cMT2058XH, 4.3″
Серия cMT X
Диагональ
4.3″
Разрешение
800 x 480
Цветность
16.7 млн
Нет в наличии
Запросить цену
- Диагональ: 4.3″, широкий угол обзора
- Разрешение: 800 x 480
- Цветность: 16.7 млн
- ПО: EasyBuilderPro, EasyLauncher, cMT Viewer (бесплатное)
- Высочайшее качество и надежность
- 2xCOM, 2 x Ethernet, USB host
- Удаленный доступ по VNC, FTP, EasyAccess
- Лицензия EasyAccess 2.0 покупается отдельно. Уточняйте у наших менеджеров
- Лицензия CODESYS покупается отдельно. Уточняйте у наших менеджеров
- Поддержка MQTT
- Поддержка OPC UA
Характеристики
Габариты
Схемы
Файлы для скачивания
Характеристики
 Дисплей | |
| Диагональ | 4.3″ |
| Разрешение | 800 x 480 |
| Цветность | 16.7 млн |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 530 кд/м2 |
| Контрастность | 800:1 |
| Угол обзора | 80/80/80/80 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
 Параметры |
|
| Тип процессора | Quad-core RISC |
| Размер оперативной памяти | 512 Мб |
| Размер встроенной flash памяти | 4000 Мб |
| Встроенные динамики | нет |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 24 ±20% VDC В |
| Потребление тока | 510mA@24VDC |
 Интерфейсы |
|
| Последовательные интерфейсы | COM1: RS-232/RS-485 2W/4W COM3: RS-485 2W |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| USB Host | 1xUSB 2.0 |
| USB клиент | Нет |
| Поддержка SD карт | Нет |
| Ethernet (LAN) | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
| Аудиовыход линейный | Нет |
| Видео вход | Нет |
| Поддержка MPI | Есть |
| Интерфейс CAN (Controller Area Network) | Есть |
 Конструкция |
|
| Материал корпуса | Алюминий |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | есть |
| Посадочное отверстие | 119x93 мм |
| Габариты | 128 x 102 x 32 мм |
| Вес (нетто) | 0.6 кг |
| Разъем питания | 3х контактный с фиксацией |
| Рабочая температура | 0 - 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
 Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | optional |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Сохранение архивов | память панели, флешка |
 FTP-доступ |
|
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | Есть (кроме SD карты) |

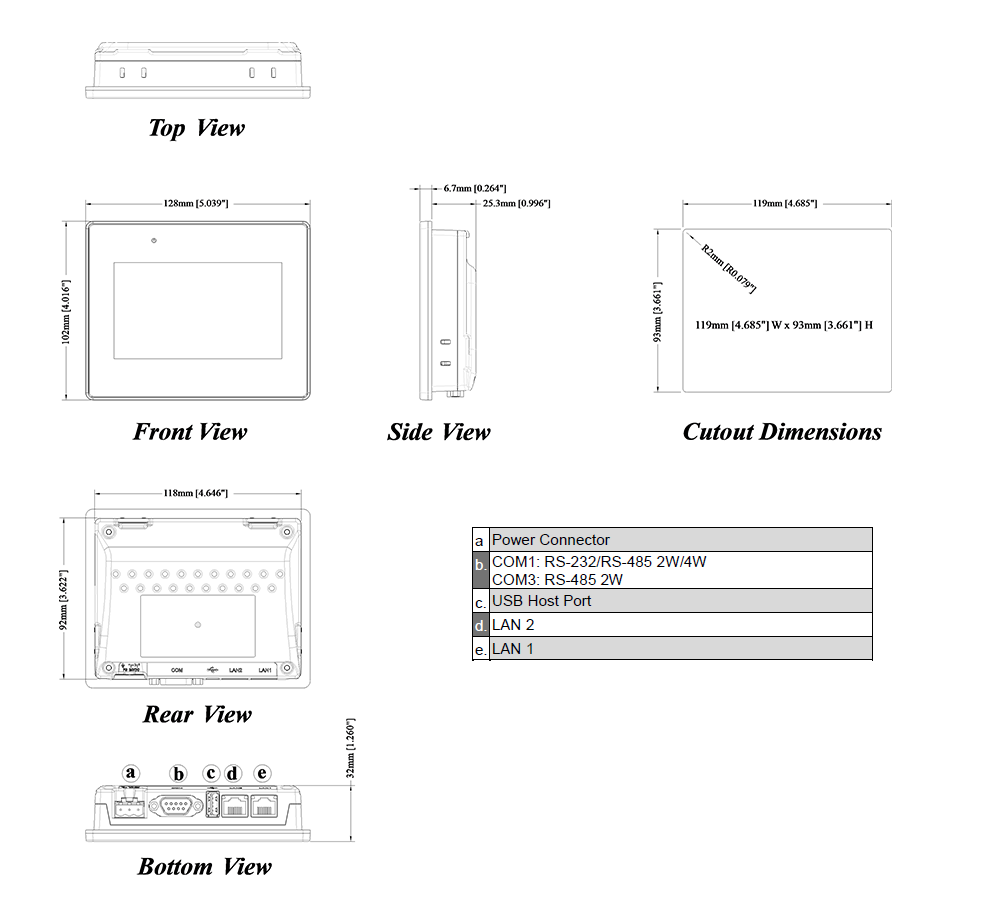

Габариты
Схемы
Название разъема:
COM1: RS-232/RS-485 2W/4W
COM3: RS-485 2W
9 Pin, Male, D sub
Тип:
DB-9 M ( Папа )
COM1: RS-232/RS-485 2W/4W
COM3: RS-485 2W
9 Pin, Male, D sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS485 4W) | COM1 (RS485 2W) | COM1 (RS232 2W) | COM3 (RS485 2W) |
| 1 | Rx- | Data- | ||
| 2 | Rx+ | Data+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | GND | GND | GND |
| 6 | TxD | |||
| 7 | Data- | |||
| 8 | Data+ | |||
| 9 | RxD |
Cкачать
|
11-03-2024 Eng |
625 КБ |
|
|
|
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro |
12-06-2021 Eng |
715 МБ |
|
|
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek |
13-08-2020 Eng |
30.42 МБ |
|
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC. Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
07-02-2018 Eng |
31.1 МБ |
|
